Sprzęt

UCC to kotroler przeznaczony do zastosowania jako urządzenie kontrolno - sterujące w systemach automatyki. Podstawowe cechy UCC to:

• zasilanie 24V
• 12 wyjść cyfrowych typu OC z zabezpieczeniem przeciwzwarciowym
• 12 wejść cyfrowych 24 V
• 4 wejścia analogowe 0÷5 V
• wejście zatrzymania awaryjnego
• klucz PWM 5 A do sterowania zewnętrznego obciążenia
• 2 przekaźniki 8 A 250 VAC (w układzie NC/NO)
• wyjście stabilizowanego napięcia 5 V oraz 24 V
• pomiar napięcia zasilania
• pomiar obciążenia klucza PWM
• interfejsy SPI, I2C, RS-232
• możliwość podłączenia klawiatury 4x1 oraz wyświetlacza alfanumerycznego LCD
• sieciowy interfejs CAN z optoizolacją
• cyfrowy pomiar temperatury

Pełna dokumentacja dostępna jest poniżej:

UPC - uniwersalny przekaźnik czasowy stosowany w kolejnictwie w roli przekaźników EPW oraz EPZ (zasilanie 110 V).

Przykładowe przebiegi czasowe przekaźnika:

Dokumentację techniczną można pobrać tutaj:

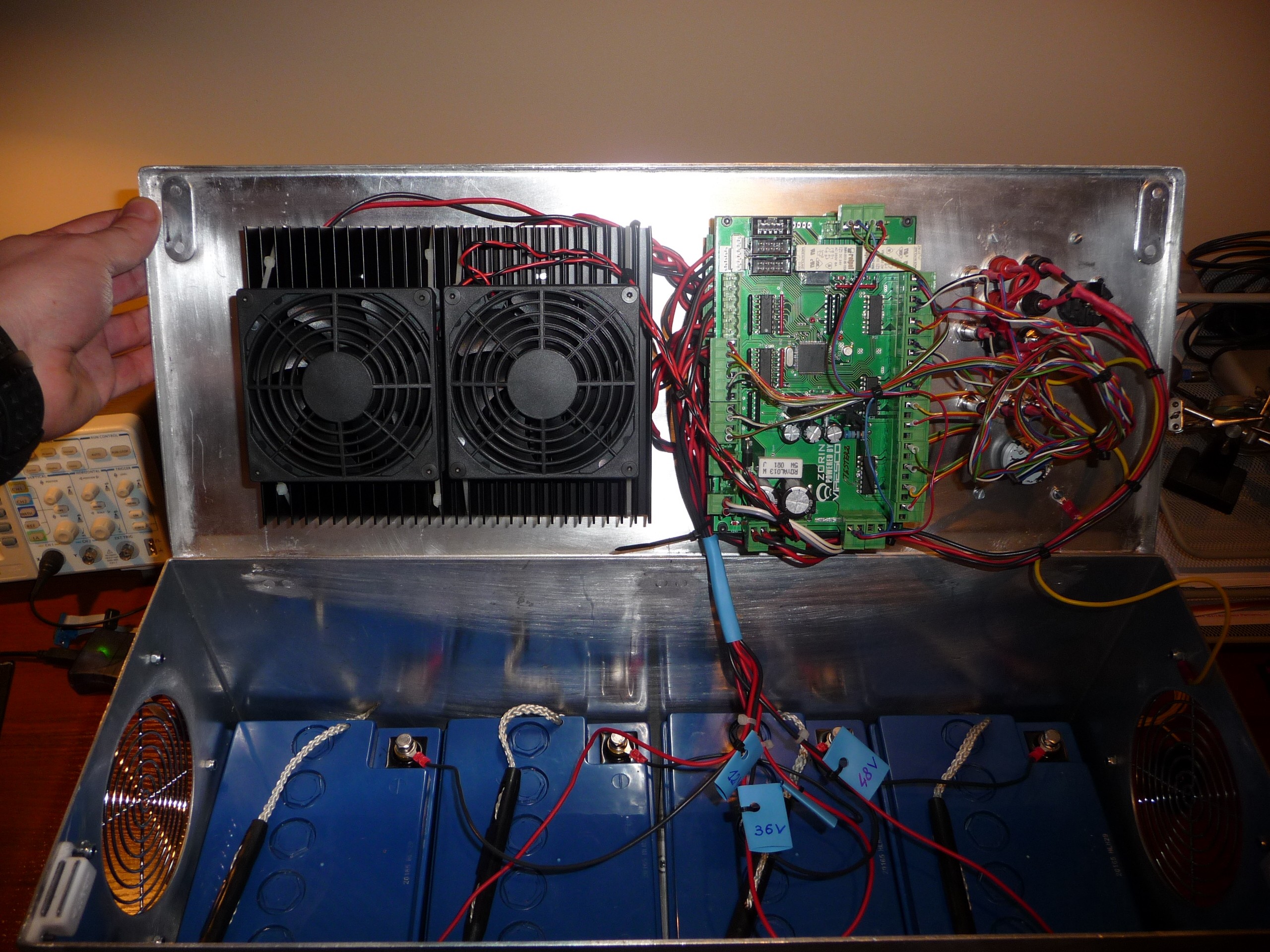

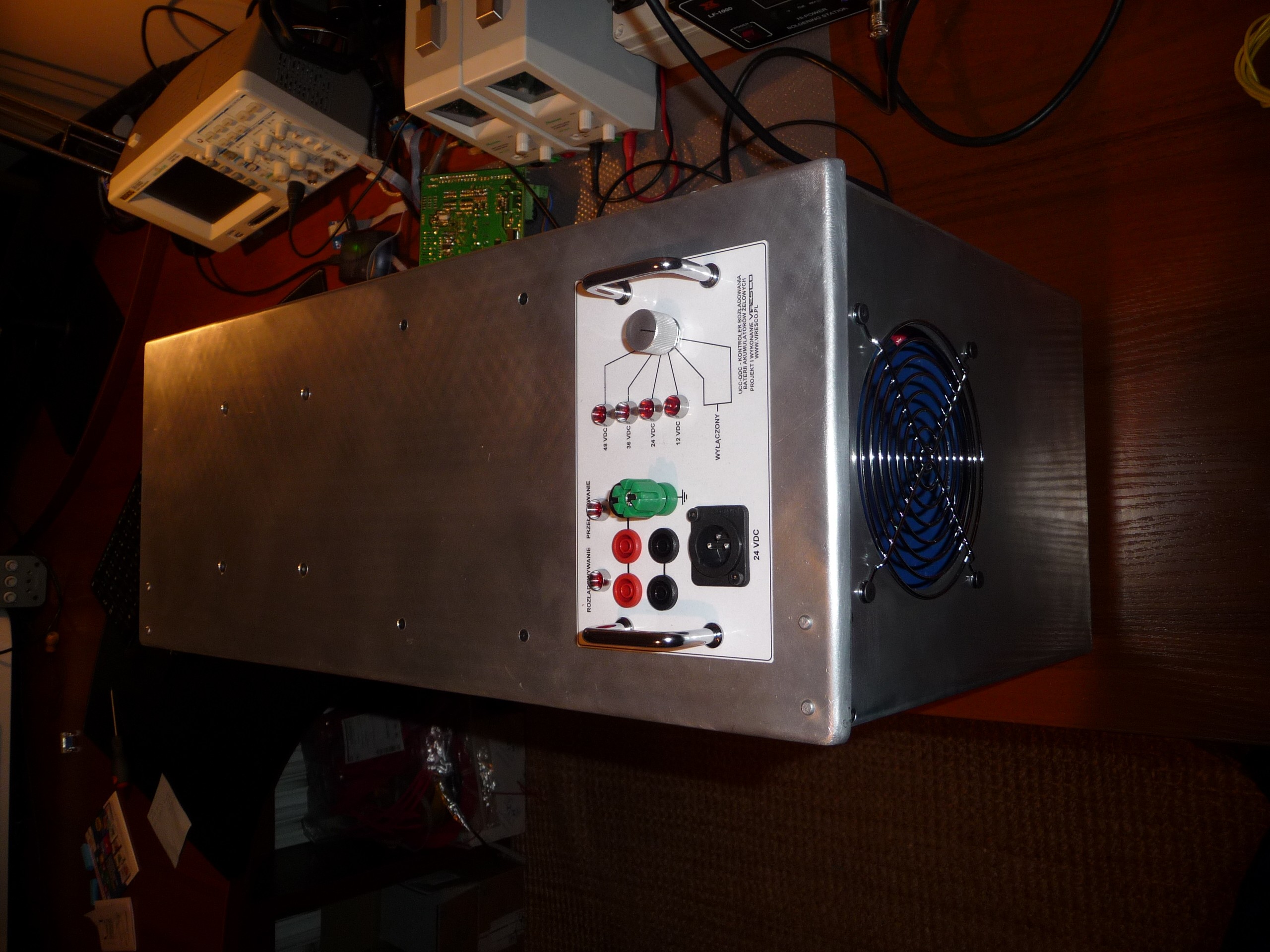

UCC-QDC to kontroler obciążenia aktywnego. Jest zaprojektowany do obciążania źródła napięcia baterią akumulatorów. Jednocześnie w miarę potrzeby rozładowuje akumulatory.

Urządzenie zaprojektowano jako pomoc edukacyjną w laboratorium napędów Politechniki Poznańskiej. Służy w roli obciążenia prądnicy.

Opis urządzenia można pobrać tutaj:

Wyświetlacz LCD z interfejsem szeregowym SPI, I²C lub UART.

 Dokumentację można znaleźć tutaj:

Przekaźnik częstotliwościowy Rft/T3 oraz Rft/T4

Dokumentacja przekaźnika dostępna w dziale pliki:

Modular Automatic Test Equipment System

System testowania automatycznego.

Dokumentacja API (html): MATES API

Pliki do pobrania:

EUSS-1 jest mikroprocesorowym sterownikiem smarownicy kół.

Zdjęcia można obejrzeć tutaj:
